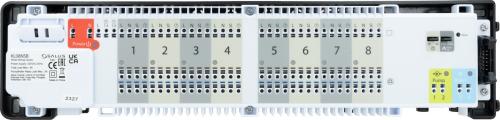

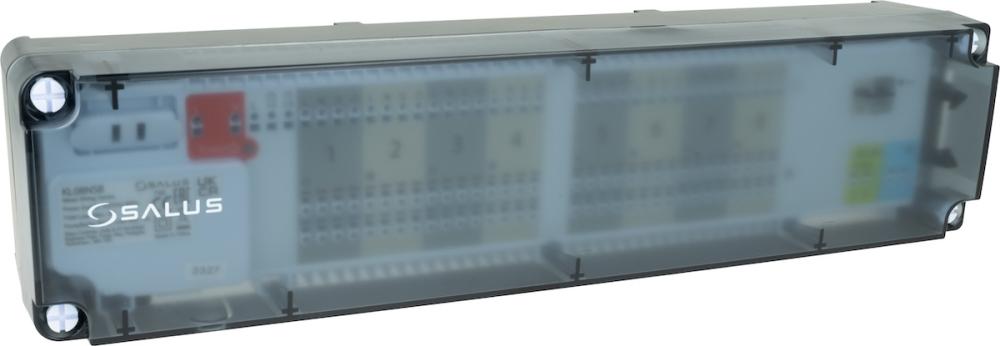

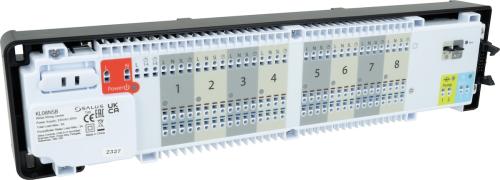

Zastosowanie

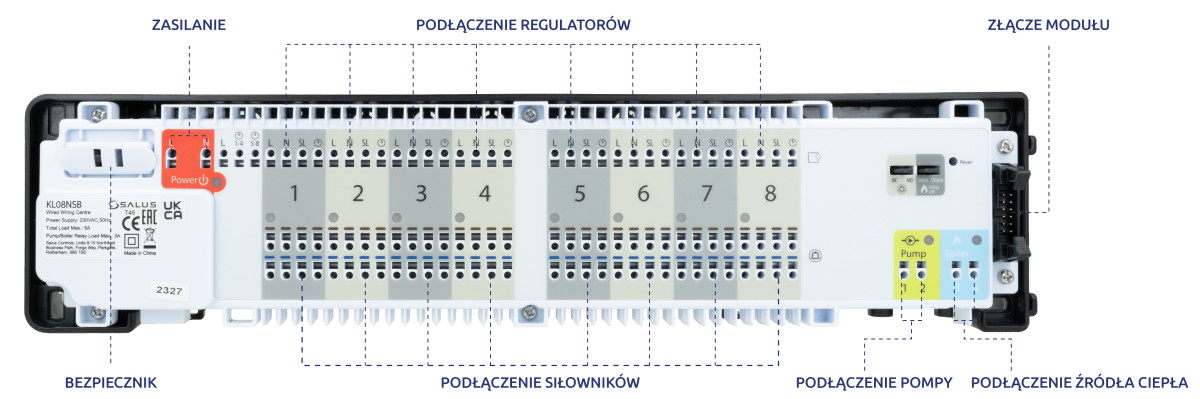

• Umożliwia podłączenie regulatorów do grzania/chłodzenia płaszczyznowego.

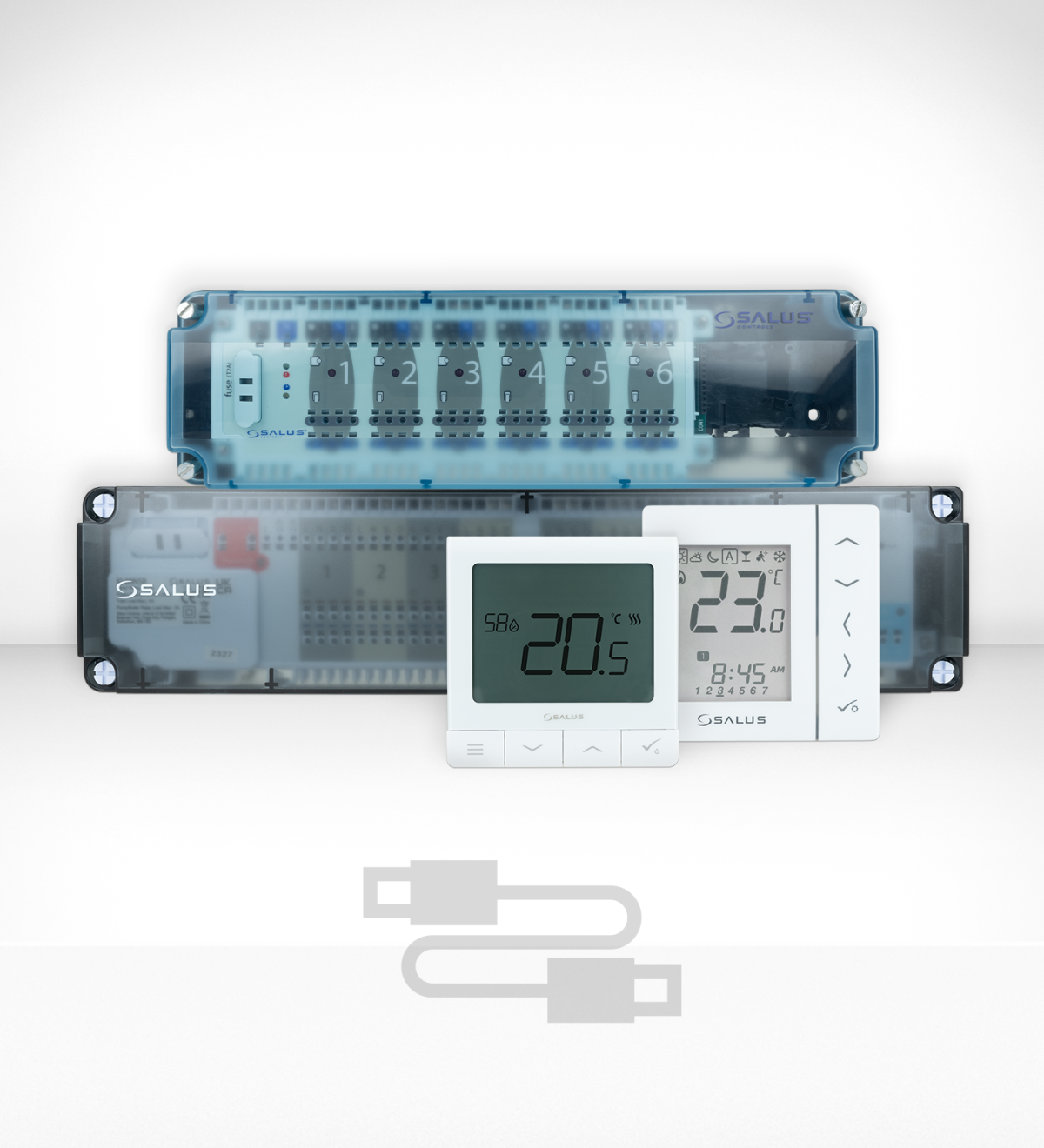

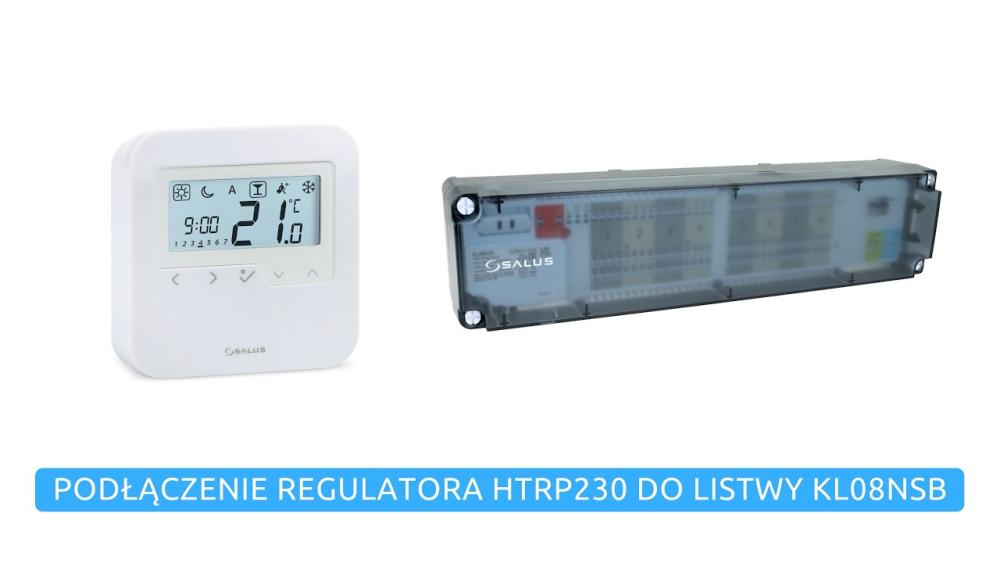

• Łączy się z regulatorami przewodowo.

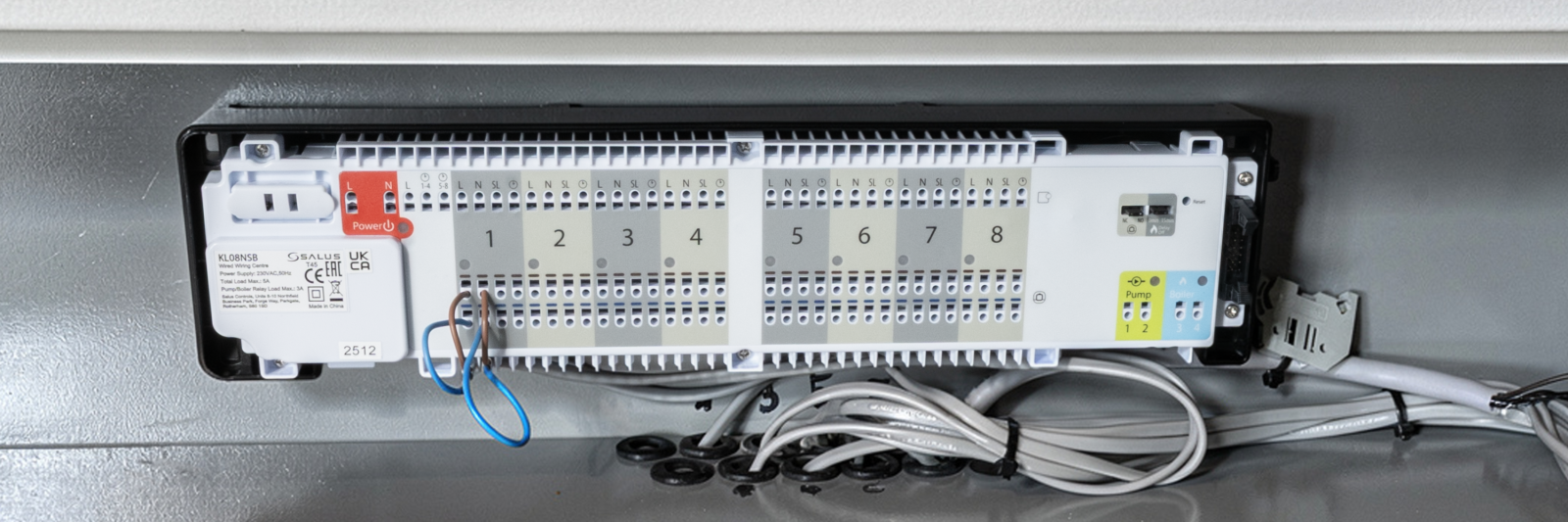

• Montowana bezpośrednio na ścianie lub na szynie DIN.

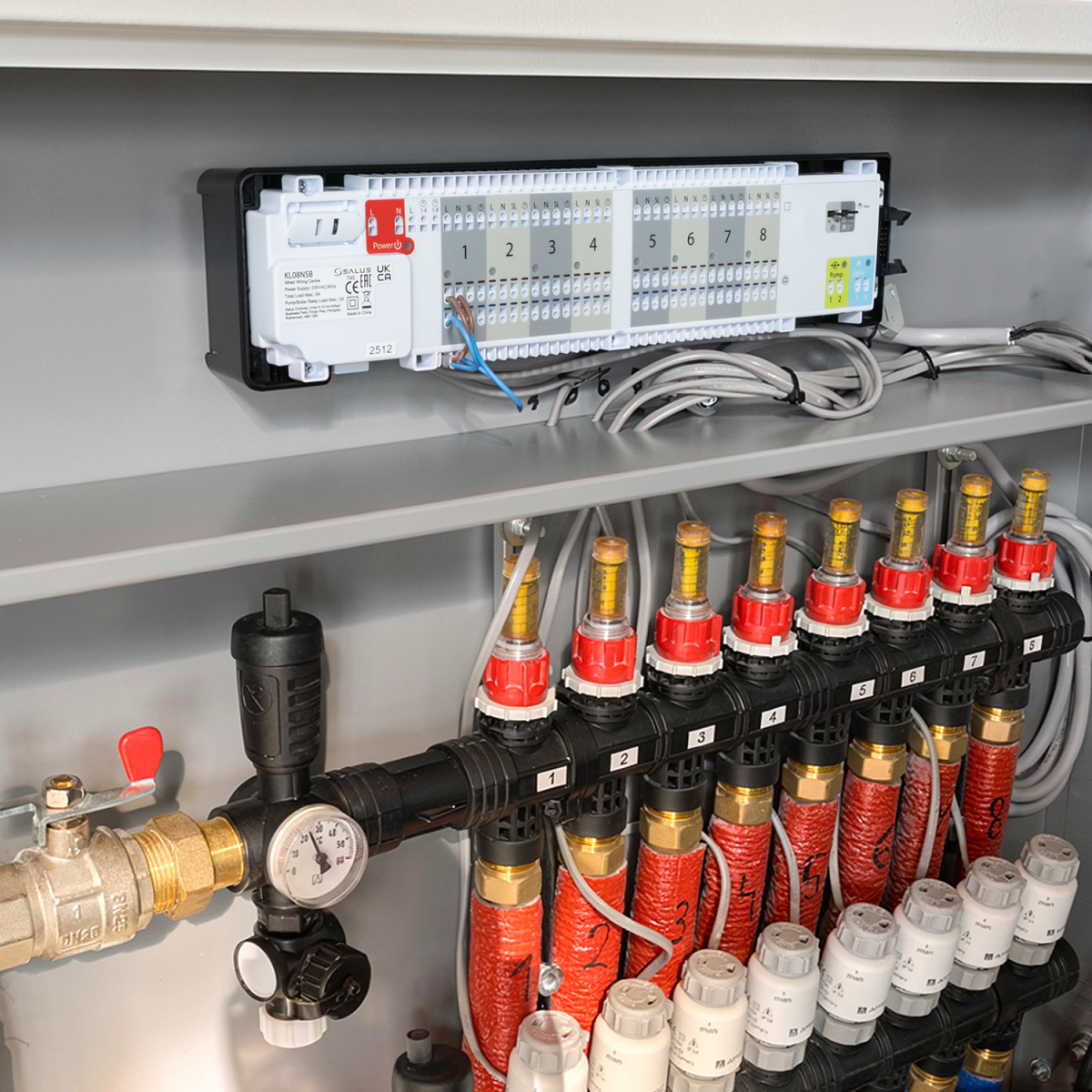

Opis

• Kontrola max 8 stref grzewczych /chłodzących (podłączenie max 8 regulatorów).
• Obsługa max 56 siłowników termoelektrycznych (max 7 na regulator).
• Wbudowany moduł do sterowania pracą pompy obiegowej i źródłem ciepła/chłodu.

Elementy dostawy

• Listwa sterująca.
• Kołki montażowe.
• Uchwyty przepustów kablowych.
• Skrócona instrukcja obsługi.

Dane techniczne

Zasilanie	230 V AC 50 Hz
Obciążenie	max 3 A
Sygnał wyjściowy	źródło ciepła/chłodu NO/COM (styki beznapięciowe), pompa obiegowa NO/COM (styki beznapięciowe), siłowniki termoelektryczne 230 V AC 50 Hz
Sygnał zasilania	Regulatory 230 V AC 50 Hz
System doramkowy	NIE
Maksymalna ilość regulatorów	8, 12
Sterowanie	Sterowanie źródłem ciepła i pompą obiegową
