Zastosowanie

• Umożliwia podłączenie regulatorów do grzania/chłodzenia płaszczyznowego.

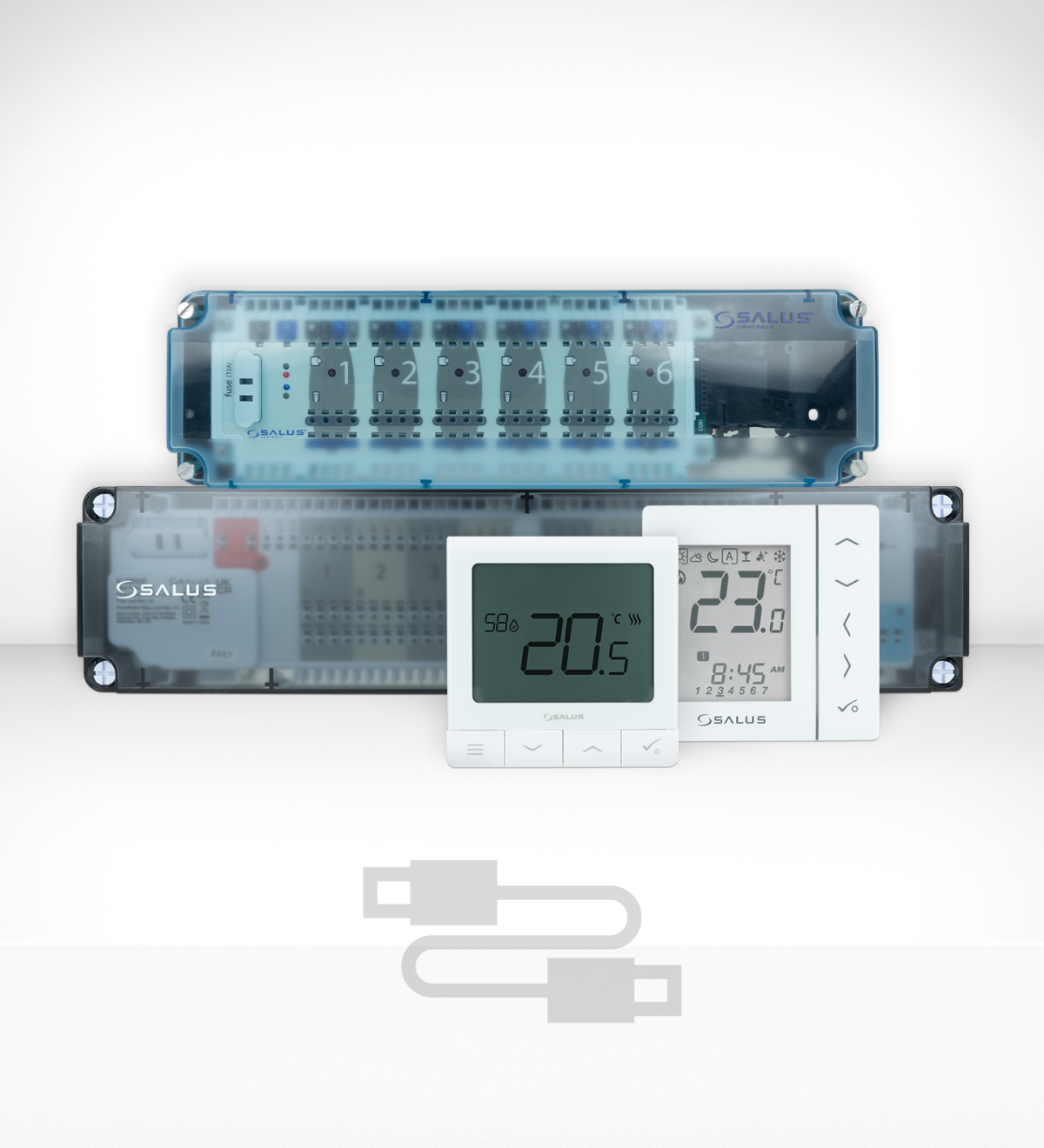

• Łączy się z regulatorami przewodowo.

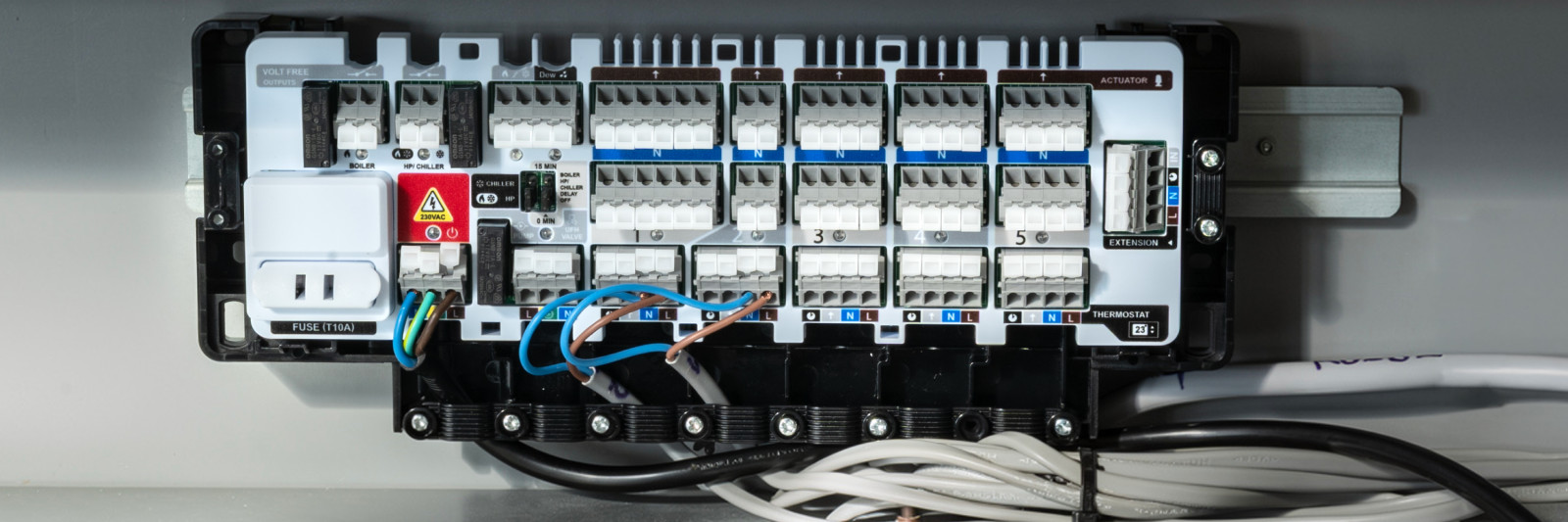

• Montowana bezpośrednio na ścianie lub na szynie DIN.

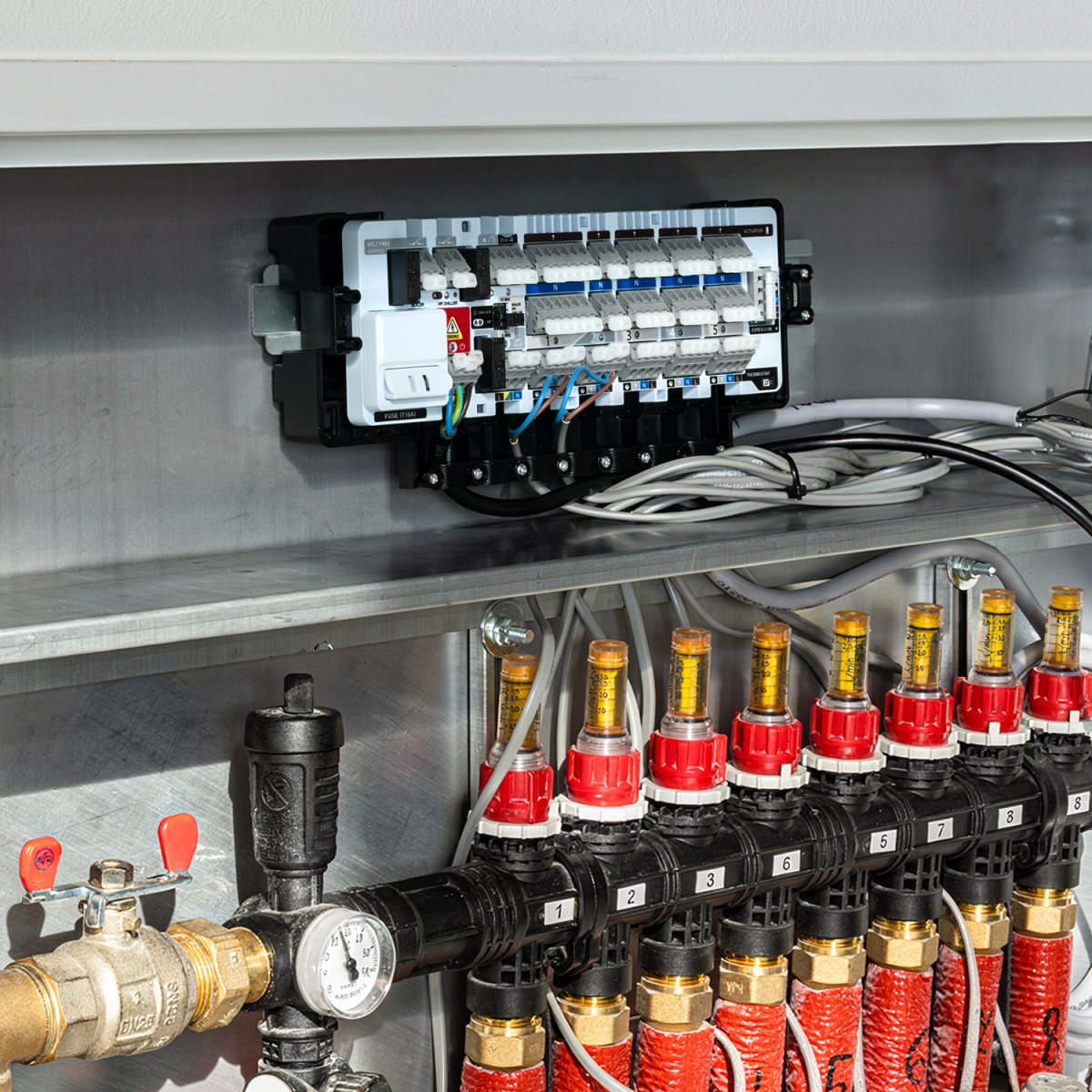

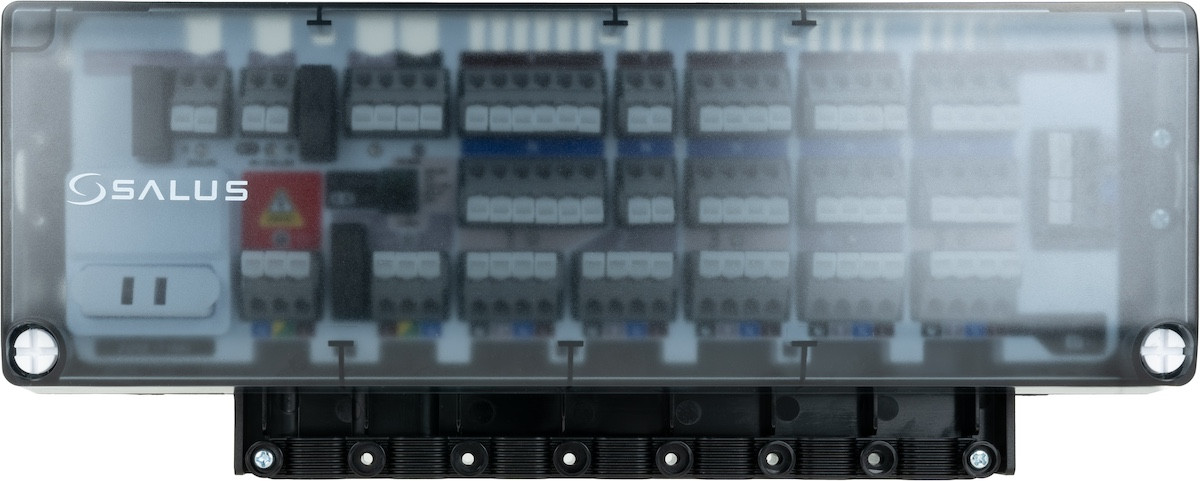

Opis

• Kontrola max 5 stref grzewczych/chłodzących (podłączenie max 5 regulatorów).
• Obsługa max 35 siłowników termoelektrycznych (max 7 na regulator).
• Rozbudowa do max 15 regulatorów, wykorzystując dwie listwy CB500X (CB500 + 2x CB500X).
• Podłączenie czujnika punktu rosy.
• Wbudowany moduł do sterowania pracą pompy obiegowej i źródłem ciepła/chłodu.
• Funkcja automatycznego przełączenia trybu grzania/chłodzenia.
• Złączki sprężynowe do szybkiego montażu przewodów.

Elementy dostawy

• Listwa sterująca.
• Kołki montażowe.
• Skrócona instrukcja obsługi.

Dane techniczne

Zasilanie	230 V AC 50 Hz
Obciążenie	max 7 A
Sygnał wyjściowy	źródło ciepła NO/COM (styki beznapięciowe), źródło chłodu NO/COM (styki beznapięciowe), pompa obiegowa 230 V AC 50 Hz, siłowniki termoelektryczne 230 V AC 50 Hz
Maksymalna ilość regulatorów	5, 10, 15
Sterowanie	Sterowanie źródłem ciepła i pompą obiegową
